5～10W-LED隔离驱动电源

(PDF下载) 5~10W-LED隔离驱动电源.pdf               文件编码：LZA0510-12

                          应用和性能规格书

描述: 5～10W LED恒流电源

• 电源: 100～264VAC/DC, 47/63Hz                •高精度恒流驱动                 • 隔离输出

• 高可靠性                                     • 全面保护设计           　　　 •外置独立式

产品规格和参数:

型号	输入电源		输出功率	输出电流	输出电压	效率(TYP)	功率因数	调光状态
	电压	频率(Hz)	( W )	( mA )	( Vdc )	( % )	( PF )	PCSxW
LED0507-150NC	120~277Vac	47/63	5～7	150	20～48	≥88	≥0.95	无
LED0507-240NC				240
LED0507-350NC				350	12～20	≥86
LED0507-450NC				450

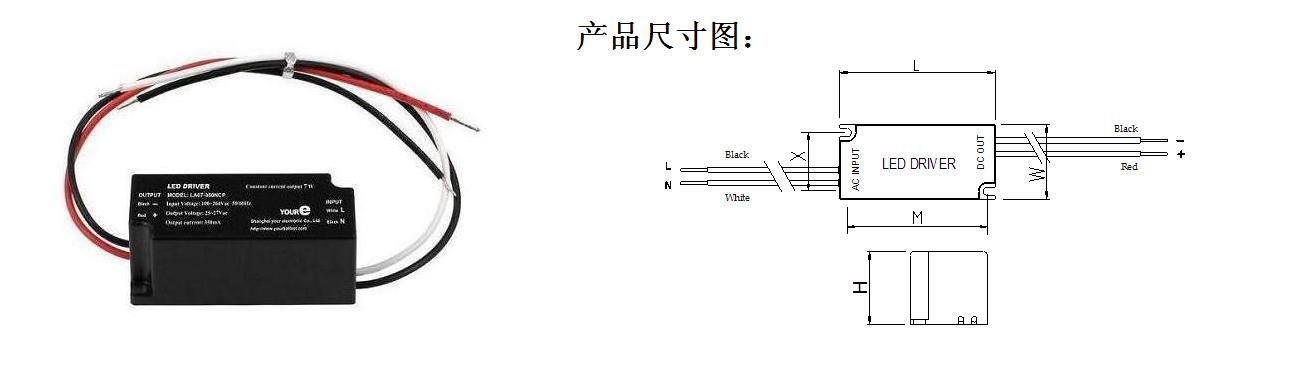

特点:                                    外形参数:

•  宽电压输入　　　　　　　　　　　　　　　　　总长度: ( L )  65mm

•  低功耗、高效率、高可靠性　　　　　　　　　　宽　度: ( W )  28mm

•  短路保护、过流保护、过压保护                高  度: ( H )  28mm

•  内部灌封防潮、散热胶                        安装定位:      22 x 59mm

•  EMC 性能良好，符合国际规范　　　　　　　　　螺钉槽宽度:    3.2mm

•  输出恒流精度: ±5％　                       重量: 0.43lbs(0.2kg)

•  使用寿命大于25000小时                     　外壳材质: PC塑料

•  每款产品经过严格的电光测试和100%            颜色: 黑色

   老化和冲击测试合格，才能出厂.　　　　　　　 数量/箱: 60



应用:

•  适用: LED筒灯、射灯驱动电源

•  最低启动温度:  5℉   (-15℃)

•  最高环境温度:  122℉ (50℃)
